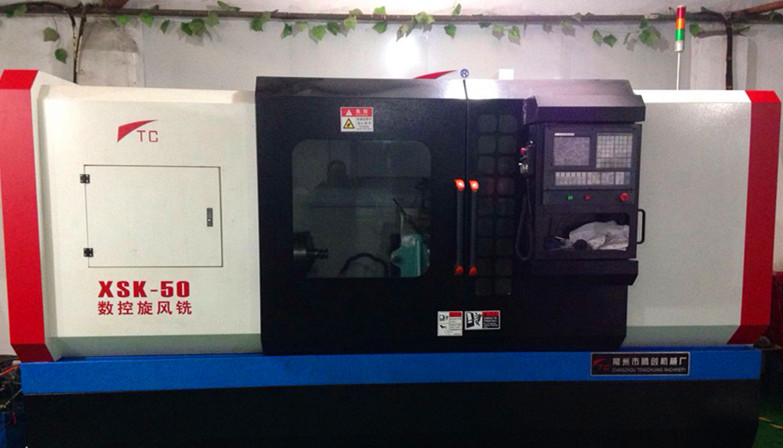

XSK-50/1.5m横式面板数控旋风铣整机
产品型号:XSK-50/1.5m

机床采用独立主轴,免维修,高刚性,高精度转动;


旋风铣可特制多刀位机夹刀盘


切削形式:内切削式,外切削式(外切削式可以增加螺纹磨功能)


具有:伺候主轴,Z轴,X轴,旋风铣轴四轴功能

1.加工蜗杆,丝杆等螺纹产品一刀成型,不需要退刀槽,互换性好


2.提高车床使用寿命,车床节电50%


3表面粗糙度可达Ra0.8um,加工精度提高2


4.加工效率高,比传统加工提高10-30倍,降低了生产成本


5.不改动车床结构,安装拆卸方便,螺旋升角可精确调整


6.操作简便,对工人专业技术要求降低



主机为平床身、全防护加厚钣金结构、主轴采用伺服直连、机床为四轴三联动、能适应各种螺旋工件的加工(蜗杆、丝杠、波形丝杆、多头丝杆、内螺纹、大螺旋升角丝杆等等)。

一、 机床的主要参数:

项目

型号

参数

备注

1

床身

6150床身

500*1500mm

国标

2

主轴A

无级变速

0/25/min

伺服驱动

3

尾座

普通

0/110mm

选配

4

X轴丝杠

滚珠丝杠

2004*520

济宁博特

5

Z轴丝杠

滚珠丝杠

4006*2500

济宁博特

6

外形

全防护

2840*1460*2100

自制2mm

7

旋风铣头

WN--20/

XW-120B

自制

8

A轴电机

130/10N

米格

9

X轴电机

110/6N

米格

10

Z轴电机

130/10N

米格

11

C轴电机

130/10N

米格

12

系统

四轴三联动

自制(委托第三方)(选配)

定位精度

C: 0.02°;Z:0.025;X:0.016

重复定位

C: 0.01°;Z:0.010;X:0.008

13

加工直径

10300mm

14

加工长度

1200mm

15

最大螺距

任意

16

变压器

5kv

17

控制器

德力西

18

开关

德力西

19

线路

自制

20

卡盘

φ250

10---250mm

环球(选配)

21

X轴行程

200

22

Z轴行程

1200
